FT-002 · РАЗДЕЛ А · ТЕХНИЧЕСКИЙ ПАСПОРТЛИСТ 02 / 06
Технический паспорт
ТИПДомашняя система автополива
КОНТРОЛЛЕРESP32-C3 · Wi-Fi
ДАТЧИКHW-390 · ёмкостный
КАЛИБРОВКАADC 3200 сухо → 500 мокро
ОПРОСКаждые 30 с
ПОДАЧА ВОДЫПомпа · трубка · держатель
ПРОШИВКАОбновление с сервера · v1.1.22
ПРИЛОЖЕНИЕВеб · светлая и тёмная тема
FT-002 · РАЗДЕЛ Б · ПРИНЦИП РАБОТЫЛИСТ 03 / 06
Как это работает
Полив работает автоматически по профилю растения. Из приложения можно полить вручную, настроить пороги и объединить устройства в группы.
01ИЗМЕРЕНИЕЁмкостный датчик HW-390 опрашивается каждые 30 секунд.
02РЕШЕНИЕВлажность сравнивается с профилем растения и размером горшка.
03ПОЛИВПомпа подаёт воду по трубке. В группе на одном контуре поливает одно устройство за раз.
04ОТЧЁТДанные уходят на сервер. В приложении графики за часы, дни, недели и месяцы.
FT-002 · РАЗДЕЛ В · ПРИЛОЖЕНИЕЛИСТ 04 / 06
Приложение
Веб-приложение уже работает с прототипом: список устройств, карточка растения с графиками и настройки полива.
APP-01Устройства и группыУстройства на одном контуре воды объединяются в группу — поливает одно за раз.
APP-02Привязка по кодуКод привязки на 24 часа прописывается в прошивку вместе с Wi-Fi.
APP-03Принудительный поливПолить одно растение или все сразу — без учёта влажности.
APP-04ИсторияАбсолютная влажность и попадание в целевой интервал: от суток до всего времени.
APP-05Профили растений12 типов растений и 4 размера горшка задают дозы и пороги.
APP-06ОбновленияПрошивка обновляется с сервера, версия видна в карточке устройства.
FIG. 02 — СХЕМА ЭКРАНОВ■ ПО МОТИВАМ РАБОЧЕГО ИНТЕРФЕЙСА
SCR-01 · УСТРОЙСТВА
SCR-02 · РАСТЕНИЕ
SCR-03 · НАСТРОЙКИ
FT-002 · РАЗДЕЛ Д · АРХИВ ОБЪЕКТАЛИСТ 06 / 06

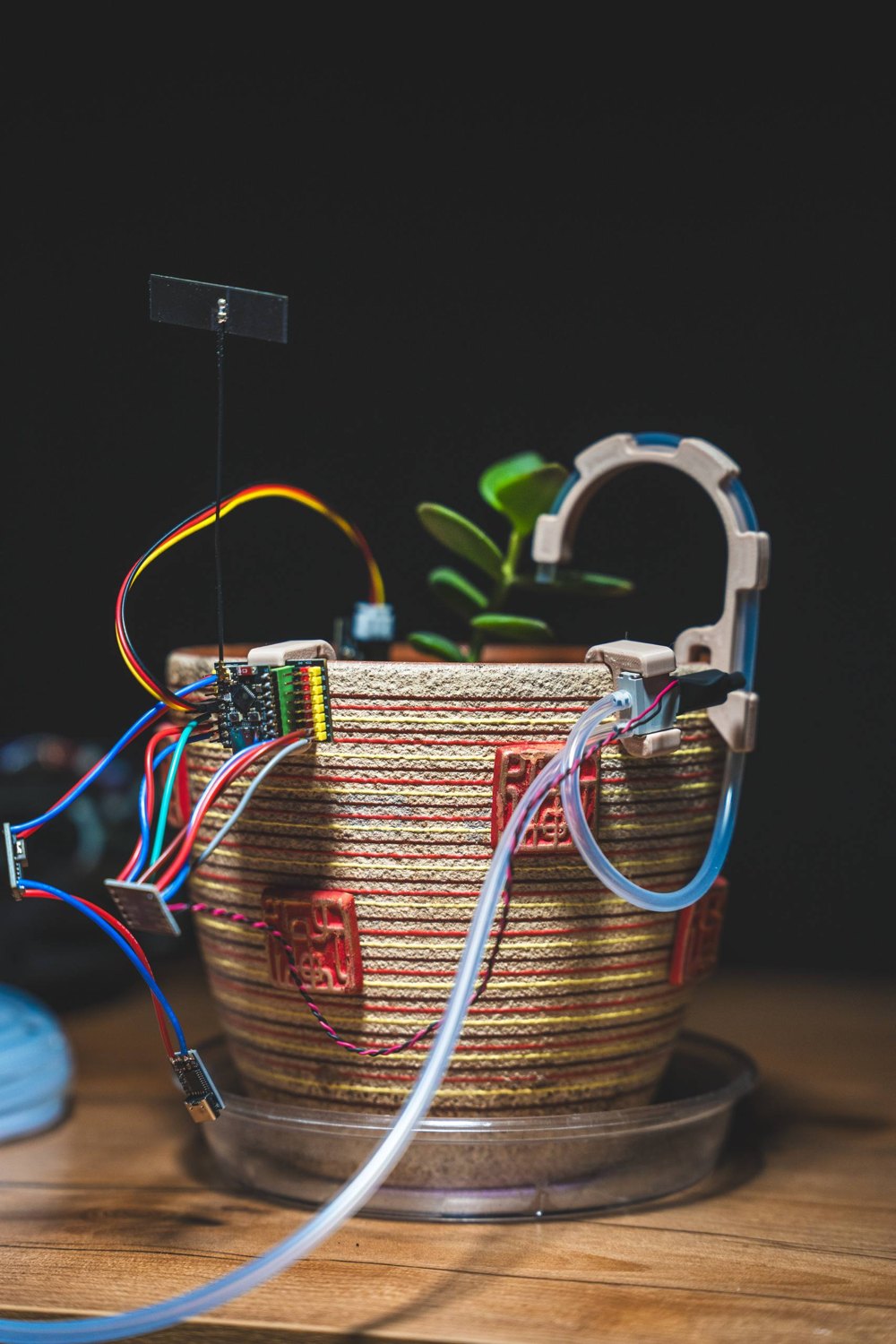

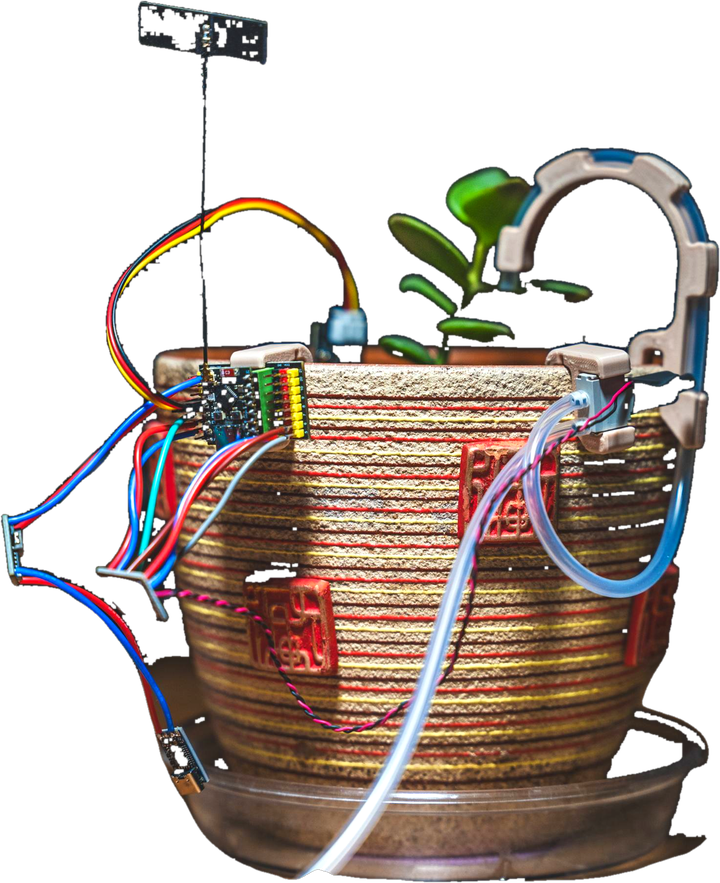

Первый прототип
Плата ESP32-C3, датчик влажности в грунте, помпа с трубкой на печатном держателе — всё смонтировано прямо на горшке.
